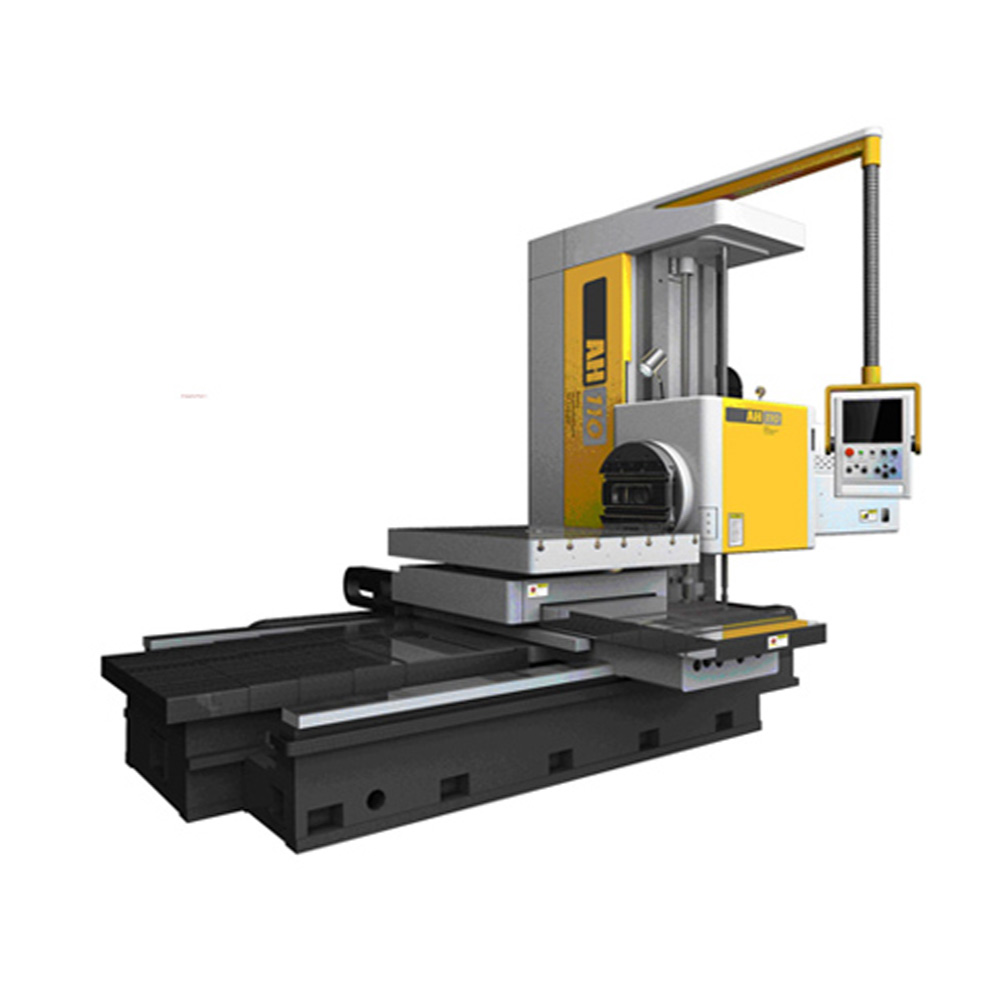

AH系列自动卧式铣镗床
    发布时间: 2024-10-24 09:46
AH系列自动卧式铣镗床

技术参数：

项目单位AH110AH130
主轴直径mm110130
主轴扭转力矩Nm12503200
平旋盘扭转力矩Nm19604700
主轴可承受轴向抗力N1225031360
主轴内孔锥度
ISO7:24 No50ISO7:24 No50
工作台行程纵向（Z轴）mm14002000
横向（X轴）mm16002000
主轴中心线距工作台面距离 大（Y向）mm12001800
 小（Y向）mm00

mm600900
平旋盘滑块行程（u轴）mm200250
工作台可承受重量kg500010000
主轴转速范围rpm8-11008-800
平旋盘转速范围rpm4-2002.5-125
工作台工作面积（长×宽)mm1250×11001800×1600
主轴、主轴箱、工作台纵向快速移动速度mm/min30003000
平旋盘滑块进给范围mm/min0.32-25000.32-2500
主轴、主轴箱、工作台纵向进给范围mm/min0.32-25000.32-2500
测量系统读数精度mm0.0050.005
镗孔精度
IT7IT7
镗孔表面粗糙度μ3.2-1.63.2-1.6
机床外形尺寸（长x宽×高）mm5400×3700×35007200×4700×4000
机床重量kg1800029300
主电机功率Kw1522
定位精度（X/Y/Z/W）mm±0.02/1000±0.02/1000
重复定位精度（X/Y/Z/W）mm±0.01/1000±0.01/1000
